WIZON-Kontakt

Der brandneue WIZON-Kontakt

Die sicherste Draht-Verbindung, die fertig und kostenlos vom Wickelautomaten kommt
Draht Durchmesser 0,04 bis >2,0 mm

kein Abisolieren, kein Schweißen, kein Löten
nur noch Leiterplatte aufpressen

Hochstromtauglich

Verbindung kann sofort auf der Wickelmaschine oder später hergestellt werden.

Grundprinzip des WIZON-Kontaktes







scharfe Lochkanten

Setzloch im Spulenkörper

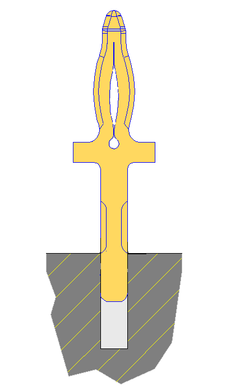

WIZON-Kontakt vor dem
Wickeln gesetzt

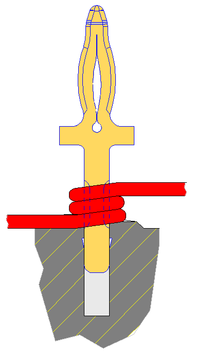

Draht um den Wickel-
bereich wickeln, abreißen

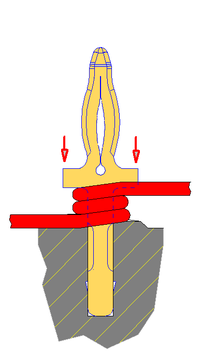

Eindrücken auf Endposition,
Der Kontakt wird bewegt

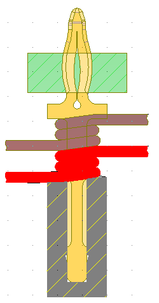

Mehrfachwickel

Es können mehrere Wickel (auch mit unterschiedlichen Drähten) aufgebracht werden. Die Kontaktlänge erhöht sich entsprechend.
Oder man verwendet die praktischen Motorterminals.

Einpressen der Leiterplatte
-fertig-
beste schwingungsfeste, korrosionsfeste und direkte Kontaktierung vom Draht zur Leiterplatte
