BIZON-Kontakt
Der
Nadelöhr-
Kontakt
kein Kontakt
in der Mitte
Nadelöhr-Kontakte (und ähnlich wirkende Geometrien) haben in ihrer ganzen Länge immer einen
inneren Abstand
zwischen den beiden Schenkeln.
Das Loch muss um diesen Abstand größer sein. Platzverlust.
Die
Luft- und Kriechstrecke
wird kleiner.
Die Schenkel
können

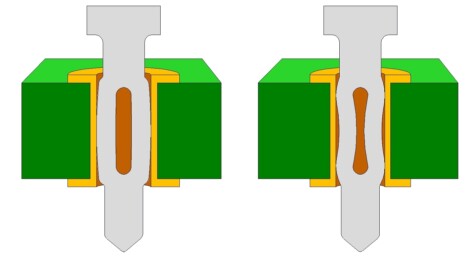

durch verschiedene fehlerhafte Umstände aktiv nach innen springen ("Knackfrosch",
Kollabieren
).
Dann
kein Kontakt
mehr in der Mitte (Bild rechts), sondern nur noch im wenig stabilen Randbereich der LP oben (und vielleicht unten).
Für
dünnere Leiterplatten
und ganz besonders bei
metallischen Stanzgittern
(meist dünner als 1,6 mm)
kann dieses Verhalten zum Ausfall führen.
Nadelöhr-Kontakte für
kleinere Löcher als 0,6 mm
nicht mehr prozesssicher zu stanzen (Risse).
Der BIZON-Kontakt
sieht fast aus wie ein Nadelöhr, aber....

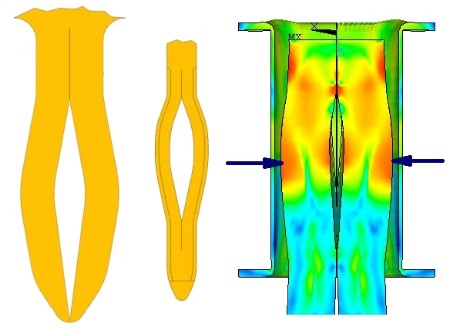

immer größte
Kontaktkraft
Mitte
Leiterplatte
da ist sie am
stabilsten.
BIZON-Kontakte
haben
keinen
unnötigen
Abstand
zwischen den Schenkeln, weil diese oben und unten aneinander anliegen.
Nach Innen springen (
kollabieren
) ist dadurch
unmöglich
.
Die
Schenkel
werden
stabiler
, mehr Kraft, höhere Stromtragfähigkeit, voller Querschnitt im Loch.
Oder das Loch wird kleiner, dadurch kleineres Raster oder
höhere Spannungsfestigkeit
auch
im Inneren
der Leiterplatte (
Vorsicht 48 V
).
Die
Kontaktkraft
bleibt
immer
in der
Kontaktmitte
.
Deshalb sind
dünnere Leiterplatten
und Einpressen in
Stanzgittern (Busbar, Leadframe)
möglich und sicher.
BIZON Kontakte gibt es für
Löcher ab 0,3
mm. Risse an den Schenkeln gibt es auch beim härtesten Material nicht.
