WIZON-Kontakt
WIZON-Kontakt

die clevere Alternative zum Schneidklemm-Kontakt bei Kupferdrahtverbindungen.

Die großen Vorteile gegenüber der Schneidklemm-Technik sind:

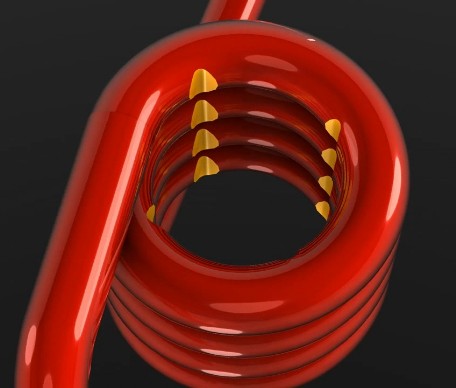

  • Mindestens 6 bewegungssichere Kontaktstellen zwischen Draht und Kontakt, nicht nur zwei.
  • Keine gegenüberliegende Schwächung des Drahtes.
  • Schwingungssicherheit.
  Innenliegende Kontaktstellen sind geschützt bei Schwingungen,
  Biegung und Bewegung der Drahtenden.
  • Die kleinen Kerbstellen unterliegen keinen gefährlichen Zug-,
  sondern erwünschten Druckspannungen.
  • Gasdichte und kaltverschweißte Kontaktstellen.
  • Die vormontierten Kontaktstifte können von Wickelautomaten
    als Terminal beim Wickeln der Spulen umwickelt
    werden.
  • Mit einer Kontaktgröße kann ein viel größerer Draht-Durchmesserbereich bedient werden.
  Mehr Gleichteile, weniger Varianten.
  • Einfache Werkzeuge sparen Kosten.
  • Für jeden Massivdraht geeignet, der sich wickeln lässt. Auch von Leitungen.

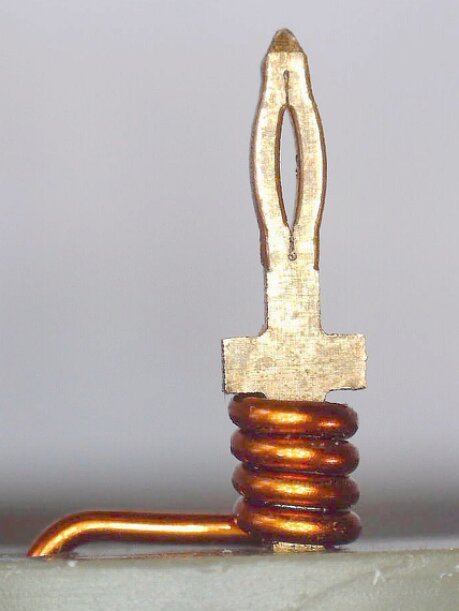

Die Mindestlänge des Anschlusspfostens ist ca. 9 x Drahtdurchmesser bei mindestens 2 vollen Windungen. Eine höhere Windungszahl erhöht die Sicherheit.
